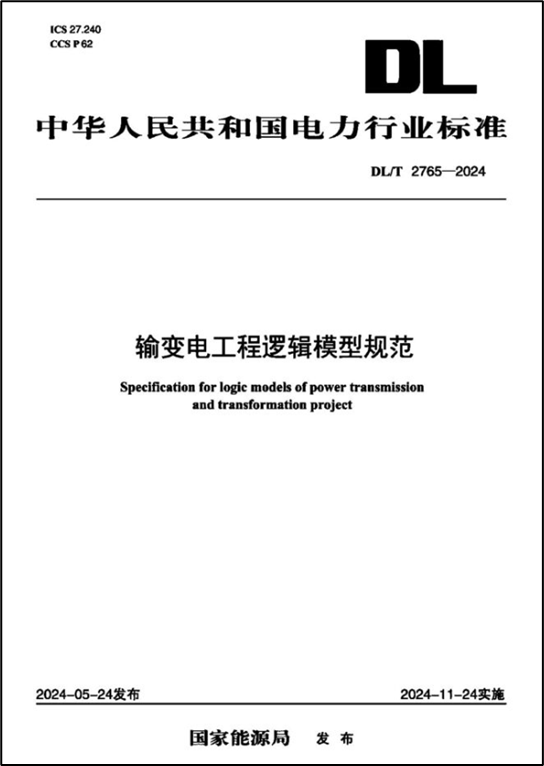

金曲變電二次設計軟件，完全滿足DL/T-2765-2024《輸變電工程邏輯模型規范》
時間：2025年11月03日
隨著新型電力系統建設進入攻堅期，變電站二次設計正面臨"效率革命"與"數字轉型"的雙重挑戰。當前行業存在三大核心矛盾：傳統CAD設計模式效率低下、人工校核錯誤頻發、紙質交付與數字電網發展脫節。
金曲變電二次設計軟件應運而生，通過深度融合AI技術與行業標準，構建了覆蓋設計全流程的數字化解決方案。其核心價值體現在：基于DL/T2765-2024（輸變電工程邏輯模型規范）等最新標準框架，實現光/電回路設計的智能化、設計成果的無紙化輸出和云端協同設計，為施工、運維的全過程應用提供了標準化的數據基礎。
金曲變電二次設計軟件
金曲變電二次設計軟件是一款包含光回路和電回路兩大設計模塊的二次設計平臺，光回路以可視化設計的方式實現物理回路的連接、虛端子智能匹配、虛端子表和邏輯圖的智能輸出。電回路可實現多種不同類型廠家端子及端子排的智能識別、端子智能匹配、自動校核糾錯、端子排智能輸出、線纜清冊及線纜長度的精準統計。光電回路設計功能均有多種操作模式，高效、靈活。

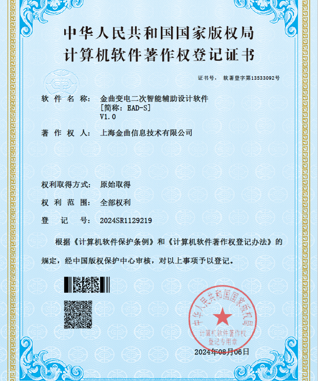

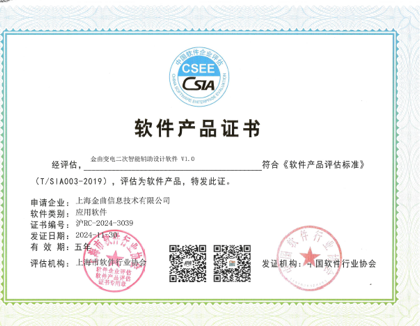

▼ 產品證書
產品亮點
01 全面支持國產CAD平臺
產品全面支持Auto CAD、中望CAD、浩辰CAD等平臺，適配市面幾乎所有CAD平臺。
02 電回路多種設計模式

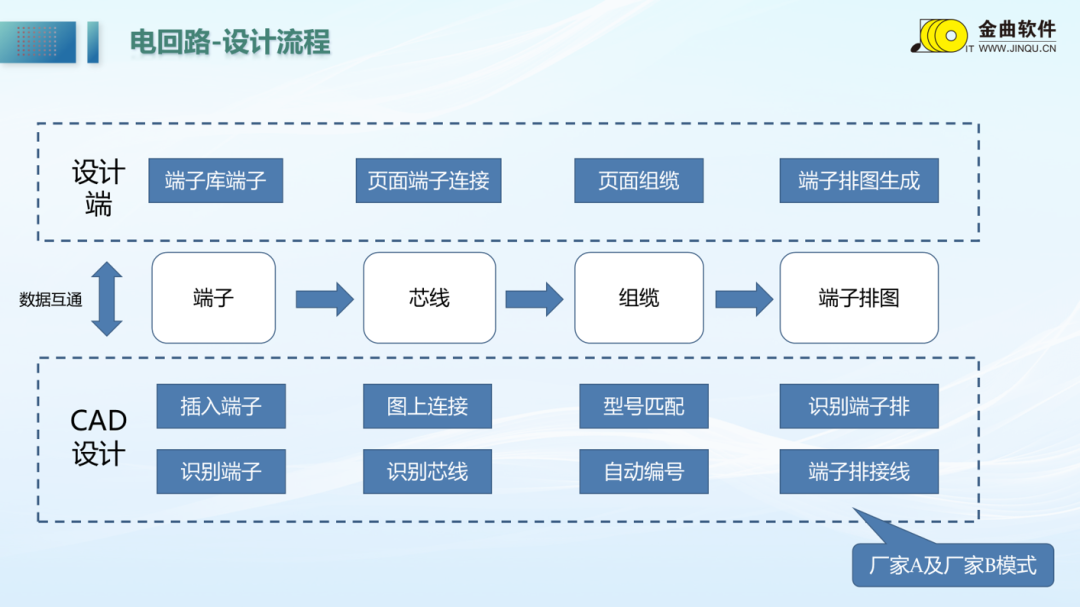

軟件除具備同類軟件功能外，額外設計多種功能支持通過設計端或 CAD 端完成電回路設計。
03 光回路信息全鏈路可視化
直觀展示信息間的連接路徑及連接端口，一次查看整條信息鏈路，有效避免設計錯誤。
04 便捷的線纜長度統計
軟件提供基于二維CAD平面的線纜長度統計功能，針對性解決二次線纜長度統計的問題，后續也可與三維模型融合統計。
05 多種操作模式，自由靈活
電回路支持不做原理圖，直接從端子排圖開始設計和電纜統計的模式，更加高效、靈活。
06 部署方式靈活，數據互通
支持服務器和單機兩種部署模式，數據互通，同時可通過項目導出、導入的方式實現內網、外網工作需要。
產品功能
光回路支持整站屏柜、裝置、間隔的配置，通過物理回路連接及信息邏輯關系的構建，實現站內光纜尾纜、跳纖的自動組纜與統計。通過ICD文件的解析與智能匹配實現虛回路的設計，并可輸出整站SCD文件，可自動生成相應的邏輯圖、光纜、尾纜清冊、虛端子表。
--公共材料庫--
--屏柜轉配--
--成果生成--
電回路包含原理圖設計、端子排圖設計、線纜統計三大核心功能。軟件可基于廠家資料，通過端子識別與管理、端子排識別、端子連接、電纜組纜、電纜長度統計等相關功能的多種靈活操作，實現電回路連接關系的構建和出圖統計，達到以數字化手段實現變電二次電回路的智能設計。
