金曲BIM-變電站部分
軟件介紹
金曲三維設計軟件-變電站部分，是根據電力系統的設計特點，參照國家電網三維設計標準，由三維建模系統、出圖管理系統、設備管理系統、項目管理系統、協同設計系統、平臺配置系統六大部分組成，分別對電氣、土建、水暖、線路等專業提供了快速建模、專業計算、碰撞檢查材料統計、標注出圖等功能，符合國網公司三維數字交付標準。實現變電站各專業全三維、真三維協同設計，為變電站的設計、施工、運維全生命周期管理提供支撐。
功能模塊
電氣主接線設計

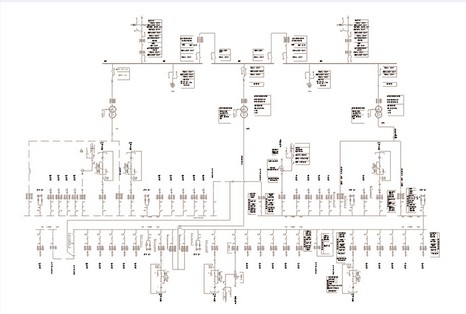

無需打開AutoCAD，直接在金曲BIM設計平臺中完成主接線的設計，包括多個進線間隔的設備與出線間隔的設備選擇，母線的設計，進出線間隔名稱標注，電氣設備標注等。并且支持主接線中的設備與三維設備的信息聯動。
電氣設備布置

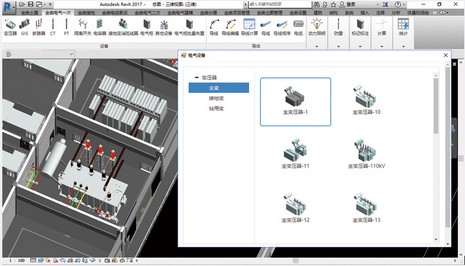

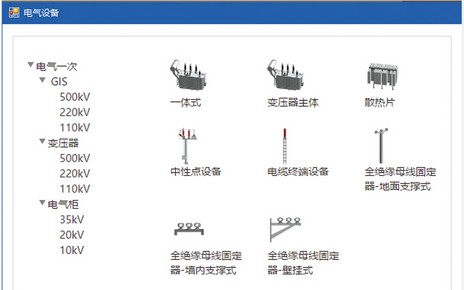

支持電氣三維建模過程中的變壓器，GIS，斷路器，電流互感器，電壓互感器，隔離開關，電容器，接地變消弧線圈等設備的選擇與布置，支持電氣柜的多排批量布置。
導線連接及力學計算
導線連接金曲軟件提供單根導線及分裂導線的連接功能支持跨線，設備間連線，跳線，引下線，引出線等多種連接類型，并且可以設置不同連接類型所使用的導線類型，線夾類型與絕緣子串類型等。支持對各種工作狀態情況下的導線進行力學計算并且生成安裝曲線圖，計算標準依據《電力工程電氣設計手冊》第8-4節，導線實用力學計算進行。
接地

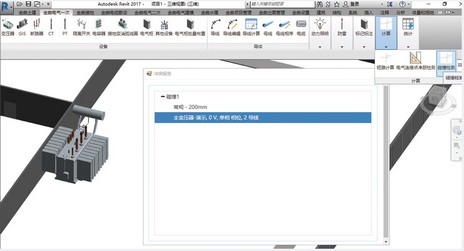

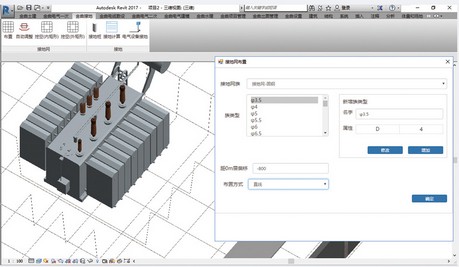

接地網布置自動生成支持多種布置形式，方便快捷，包括直線，弧線，框選范圍以及根據圍墻進行偏移等。支持不同尺寸的接地圓鋼/扁鋼，設置不同的埋深等。支持接地網遇到障礙物的自動翻彎，或者挖空。支持對電氣設備進行一鍵接地。系統可進行接地計算，可以調節各種計算參數以校驗結果，并且導出接地計算書。
防雷

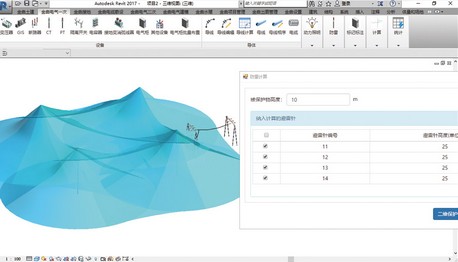

可自動生成三維保護范圍以及二維保護范圍，并且可以生成防雷計算表，通過三維保護效果圖，可直觀清晰的檢查被保護區域。支持獨立避雷針以及建構筑物避雷針的布置，支持根據避雷針位置以及被保護高度計算（滾球法、折線法）。
照明
支持單個或者批量的燈具布置，可以選擇變電站用到的各種燈具類型并可批量對燈具進行連線?？梢愿鶕?jù)選擇的區域進行燈具的統計并生成照明表。支持照明計算并導出照明計算書。
二次
——二次設備布置

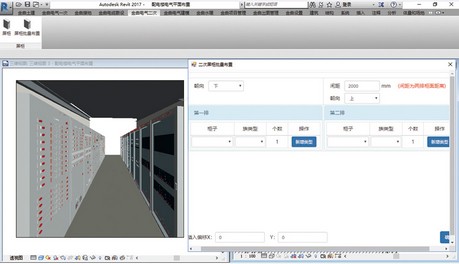

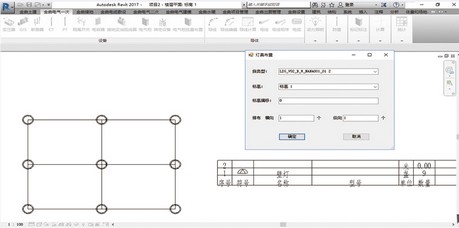

對二次設備進行布置，支持各種類型，尺寸的二次屏柜的批量布置，可以設置每排柜子的朝向，排與排之間的間距等功能。
---屏柜---
土建

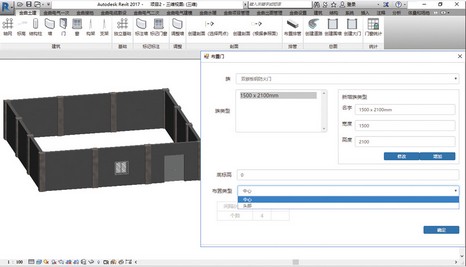

支持土建建模過程中的軸網、標高、門、窗、柱子等的批量創建。 軸網支持任意間隔尺寸的軸網一鍵創建。標高支持不同高度的標高一鍵創建。門窗支持根據選擇的兩個點的中心布置，以及根據選擇的起點，進行不同間隔的批量布置。 柱子支持根據框選的軸網的交點進行批量布置。
電纜溝

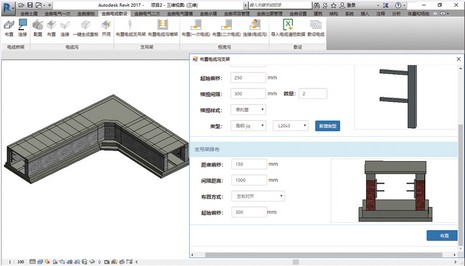

支持不同類型的電纜溝的布置，自動生成轉角以及不同電纜溝的連接。支持根據立柱的高度、材料，橫臂的長度、間隔、材料以及各個間距等參數一鍵生成電纜支吊架。支持一鍵生成電纜溝蓋板，以及一鍵電纜溝開洞。
構架

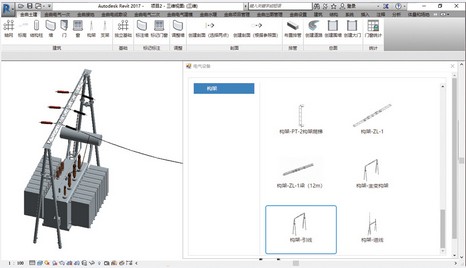

支持戶外多種類型構架的布置，同時構架的建模支持參數化構架生成，提高建模效率。
結構軟件集成
結構軟件以集成PKPM，盈建科等結構軟件為主，通過集成可將原軟件的數據信息導入本平臺中，方便其它專業配合使用。
水暖

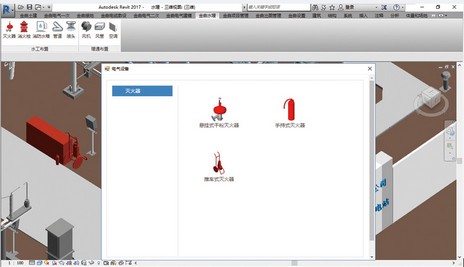

水暖專業以設備布置功能為主，支持懸掛式干粉滅火器手持式滅火器以及推車式滅火器等常用滅火器。支持各種消防栓、消防水箱的布置與消防管道的連接及噴頭的批量布置。支持風機、風管及空調等暖通設備的布置。
---消防設置---
電纜敷設

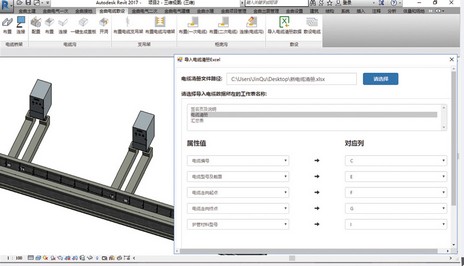

電纜敷設可實現電纜的自動敷設功能，指定相關層的電纜類型，支持根據導入的電纜清冊信息進行電纜敷設，并統計最終的電纜長度。同時軟件提供電纜橋接、電纜溝及電纜支吊架的快速布置功能，支持一次柜底溝和二次柜底溝的批量布置，并且可以對連接的電纜溝進行自動開洞，極大的方便設計人員進行三維設計。
總圖

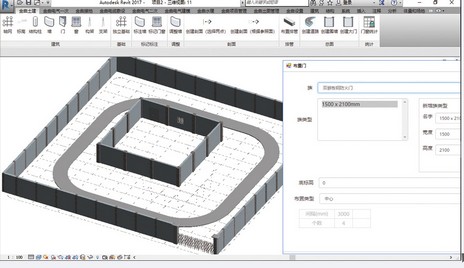

支持根據柱子和墻參數以及軌跡線一步創建圍墻。 支持根據道路類型、坡度類型、坡度值以及路面、路基墊層及路牙的尺寸等信息，繪制一條軌跡線來一鍵生成道路。支持根據多種參數以及選擇的大門的起點和終點來生成多種類型的大門，包括伸縮型、平開型及推拉型。
---圍墻道路大門---
短路電流計算

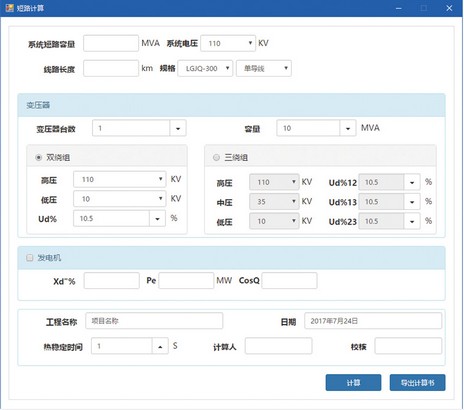

根據《電力工程電氣設計手冊》進行短路計算，支持系統容量與電壓，線路的長度與材質，變壓器的數量、容量、高壓、中壓、低壓及繞組數以及是否有發電機等信息分別計算高壓、中壓、低壓的短路電流周期分量、短路電流全電流最大有效值以及沖擊電流等數值。
碰撞檢查
碰撞檢查對提高設計質量，減少設計變更具有很大的作用，金曲三維設計軟件實現可根據專業選擇各種模型進行三維碰撞檢查，在三維效果中高亮突出顯示，便于設計人員一目了然發現錯誤，同時也可輸出碰撞檢查報告便于設計人員查看各個碰撞點的具體錯誤情況。
安全凈距校驗

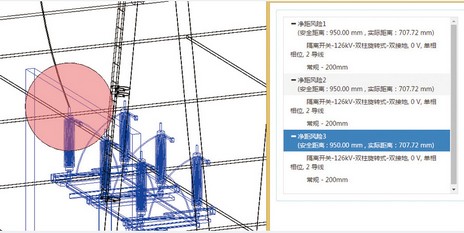

安全凈距校驗可通過所有三維設備模型實現自動校驗，支持根據《3～110kV高壓配電裝置設計規范》進行各個設備的帶電點校驗，不僅可在三維效果中高亮顯示錯誤位置，也可輸出檢查報告，便于設計人員在報告中查看各個錯誤位置的具體情況。
標注出圖
三維建模完成后，可向甲方交付三維模型，同時也可交付二維圖紙，金曲三維設計軟件支持軸網，門窗以及電氣設備的自動標注，實現快速出圖并可導出為dwg格式圖紙，同時對出圖文件轉換各種需要的格式，并進行版本管理。也可以結合設計院原有設計管理系統，實現所有出圖文件電子簽名，無紙化交付。
材料統計

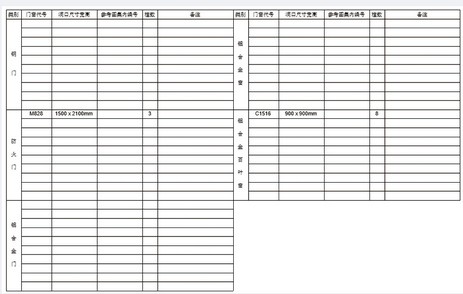

通過三維設計，可方便精準的統計設備材料，結合國網物料編碼，可生成材料清冊。支持門窗表，主變室及主變散熱器室、各種電壓等級的配電裝置室、電容器室、接地變室的材料表，以及照明、動力、通風材料表的自動生成。
設備庫管理
金曲設備庫管理提供在設計過程中，各種設備模型的存儲、利用、添加、刪除管理，對設備的基本信息、屬性信息進行維護，可快速對設備的所有屬性增加或刪除，以滿足不同業主對模型信息的需要。
項目管理
---項目流程---
---工程進度---
---協同設計---
——流程管理

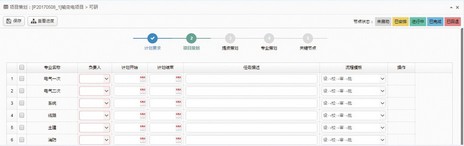

項目管理是對項目的設計周期進行管理，從項目的基本信息錄入開始，由項目負責人對該項目進行整體策劃，包括校審策劃、提資策劃，安排各專業設計人員及時間進度，管控項目生產過程。
——協同設計

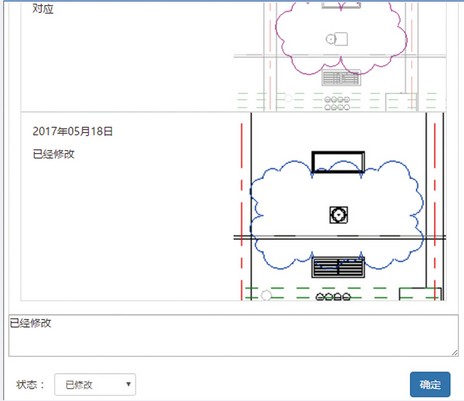

在三維設計過程中，各專業的設計人員可分別離線創建自己的三維設計模型，通過系統服務器統一進行存儲、更新管理。項目組各相關專業人員與服務器實時互通，當一個專業的設計文件有更新時，系統通過多種設置模式（主動、被動）提醒相關參與專業獲取模型。各專業校審人員可在平臺中查看三維模型、添加校審意見、系統自動生成校審單。
——資料互提

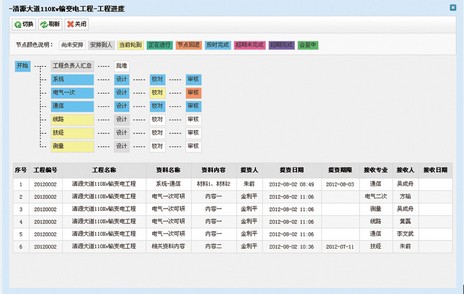

金曲三維設計軟件提供資料互提、版本控制、三維提資二維提資的功能。各專業設計人員可依據提資計劃或主動提資給相關配合專業，收資專業可對提資資料進行在線反饋，可支持重提、反提、催資、索資操作，同時在提資的同時可自動生成符合ISO貫標要求的互提資料交接單等相關表單。
設計移交

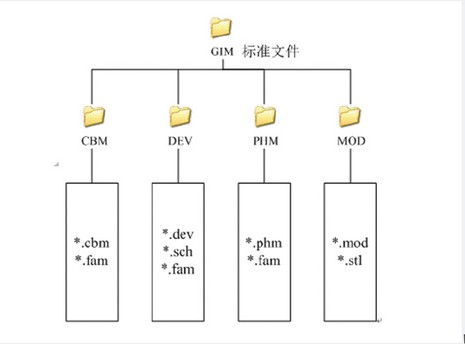

——國網GIM基本圖元

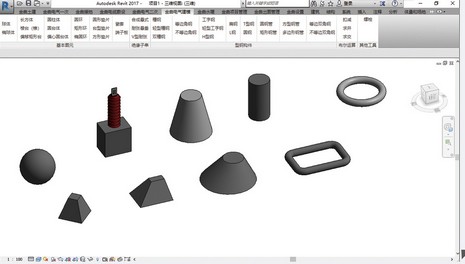

依據國網GIM標準，所有設備建模必須使用國網規定的基本圖元進行建模，金曲軟件此模塊支持國網GIM標準中規定的各種基本圖元搭建，包括球體、橢球體、長方體、棱臺、偏移矩形臺、圓柱體、圓臺體、偏心圓臺體圓環、矩形環、橢圓環、圓形墊片、臺型墊片、方形墊片、瓷套、端子板、各式絕緣子串，以及各種槽鋼、角鋼、工字鋼、型鋼、鋼管等。同時也支持基本圖元的扣減、求交、求并等布爾運算，來實現復雜模型的構建。
——國網GIM模型導入
依據國網GIM標準，對符合國網GIM標準的模型進行導入操作，導入后的實體模型含主設備、組件設備、屬性信息。
——國網GIM模型移交
依據國網GIM標準，對符合國網GIM標準的模型進行導出移交給相關部門，輕松完成符合國網要求的數字化移交。
---GIM基本圖元界面---
---GIM基本圖元界面---
---導入導出GIM界面---
---GIM交付---
三維4D施工

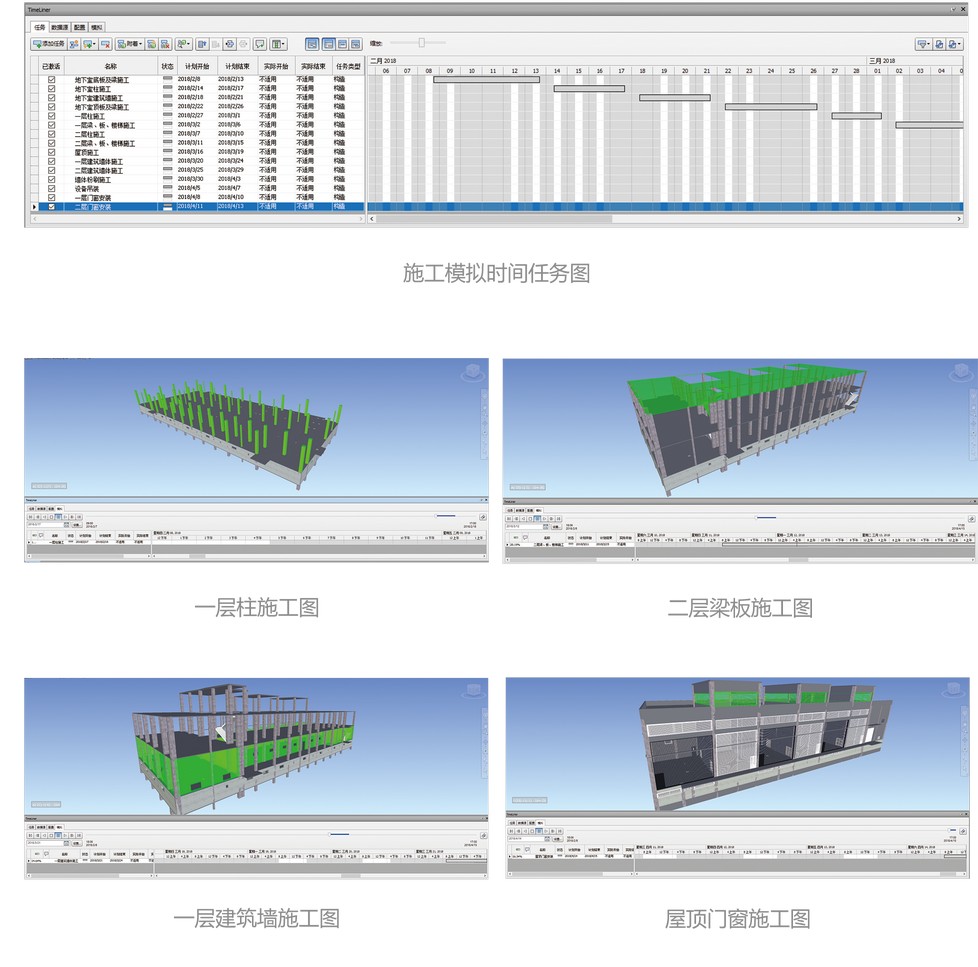

主要是通過變電站三維信息模型將施工中所需的數據進行收集、采納、存儲，再關聯時間維度(即4D)形成三維4D進度管理模型，配合相關的BIM軟件對項目進行進度施工模擬，合理制定施工計劃、精確掌握施工進程，優化使用施工資源以及科學地進行場地布置，對整個工程的施工進度、資源和質量進行統一管理和控制，以縮短工期，降低成本，提高質量。
三維運維

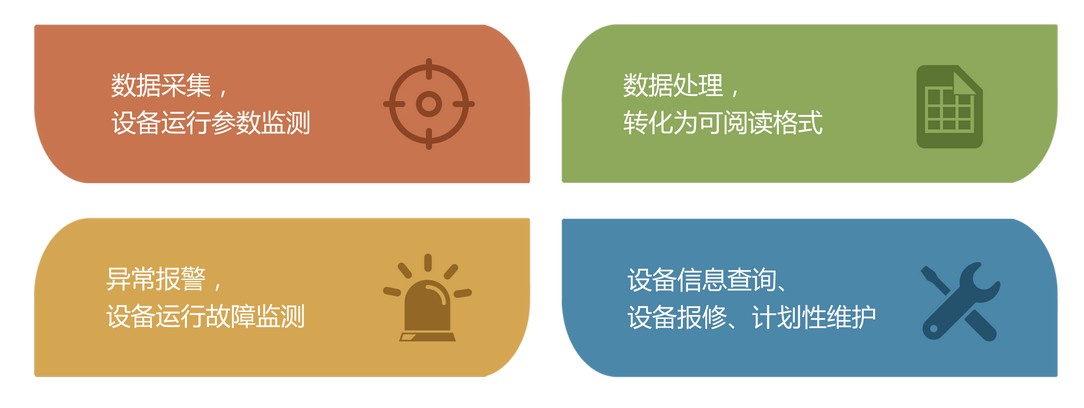

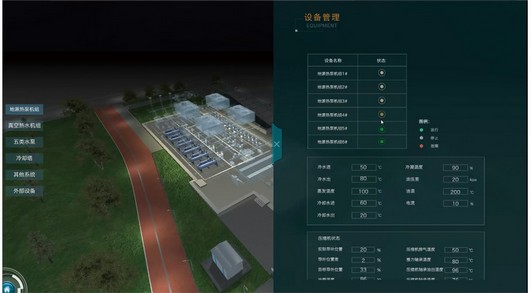

為了更大的發揮三維設計的價值，通過變電站三維模型，實現變電站三維立體運維。將整個變電站的設備系統信息、關鍵影響因素信息、運行數據信息等數據整合到三維模型中統一管理和利用展示并提供運行故障報警、設備信息查詢、設備報修及計劃性維護等管理功能，同時也可幫助管理者對運行數據進行深度挖掘。
主要功能
主要優點
以視覺管理方式代替以往的二維圖形管理，所見即所得。立體展示，在色彩的運用上采用了高亮的對比，對運行狀況進行直觀了解?？梢暬晟频谋磉_(dá)設備的管理和運營狀況，直觀，高效
三維服務
