金曲分布式光伏電站設計軟件
時間：2022年05月23日
金曲分布式光伏電站設計軟件V2.0，是由上海金曲公司開發的一款基于CAD的輔助分布式光伏電站設計的專業性軟件。軟件通過對屋面的各高程的建筑物進行標記及陰影分析，生成指定時間段的陰影區域用于組件布置及后續設計。軟件主要實現陰影分析、自動布置、自動串線、匯流單元劃分、設備布置、自動編碼、電纜統計及清冊生成、尺寸標注、快速出圖等專業設計功能。依托于數字化帶來的優勢，使得設計成果更為精確快速，可以極大提高分布式光伏項目的設計效率。
支持AutoCAD2015至2023版本
產品優勢
產品功能

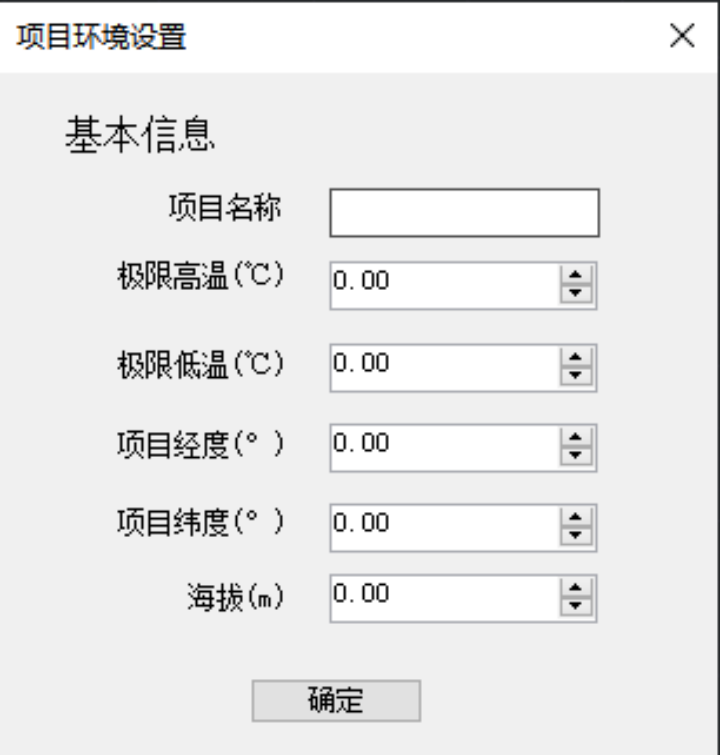

項目環境
設置設置項目相關地理環境信息，陰影計算及組串計算根據參數計算。

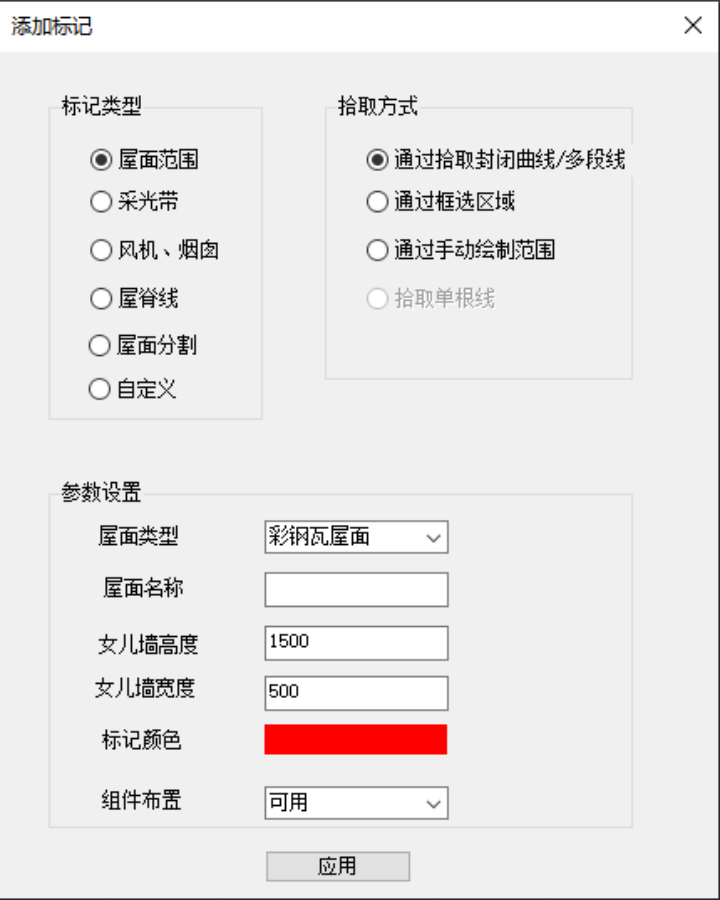

屋面標記
對屋面所有圖形進行標記，記錄高程、可用性等數據，用于屋面布置及陰影計算。預置屋面范圍，采光帶，屋脊線等常用標記。
陰影分析

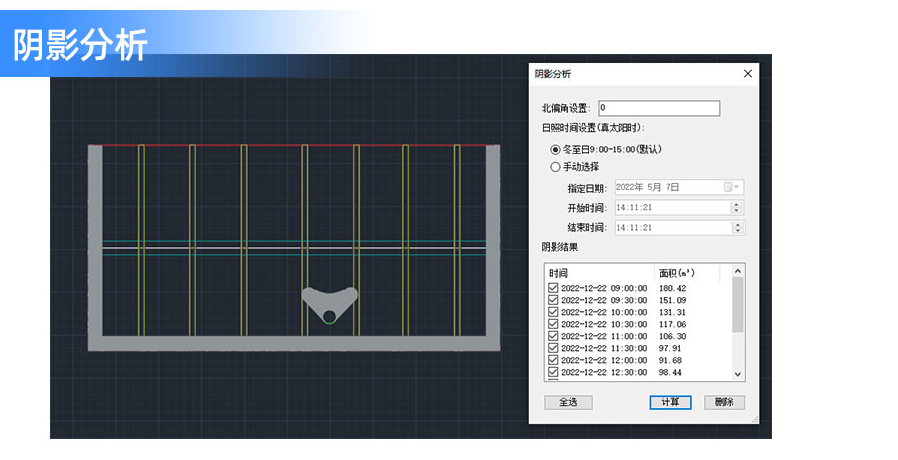

軟件根據自定義時間范圍和時間間隔，進行陰影分析，并用陰影區域標示。支持方位角計算。通過軟件計算，減少重復性人力計算的工作，有效提高工作效率，提高分析結果準確性，縮短項目設計周期。同時提供太陽光照計算器供設計人員查詢高度角及方位角使用。

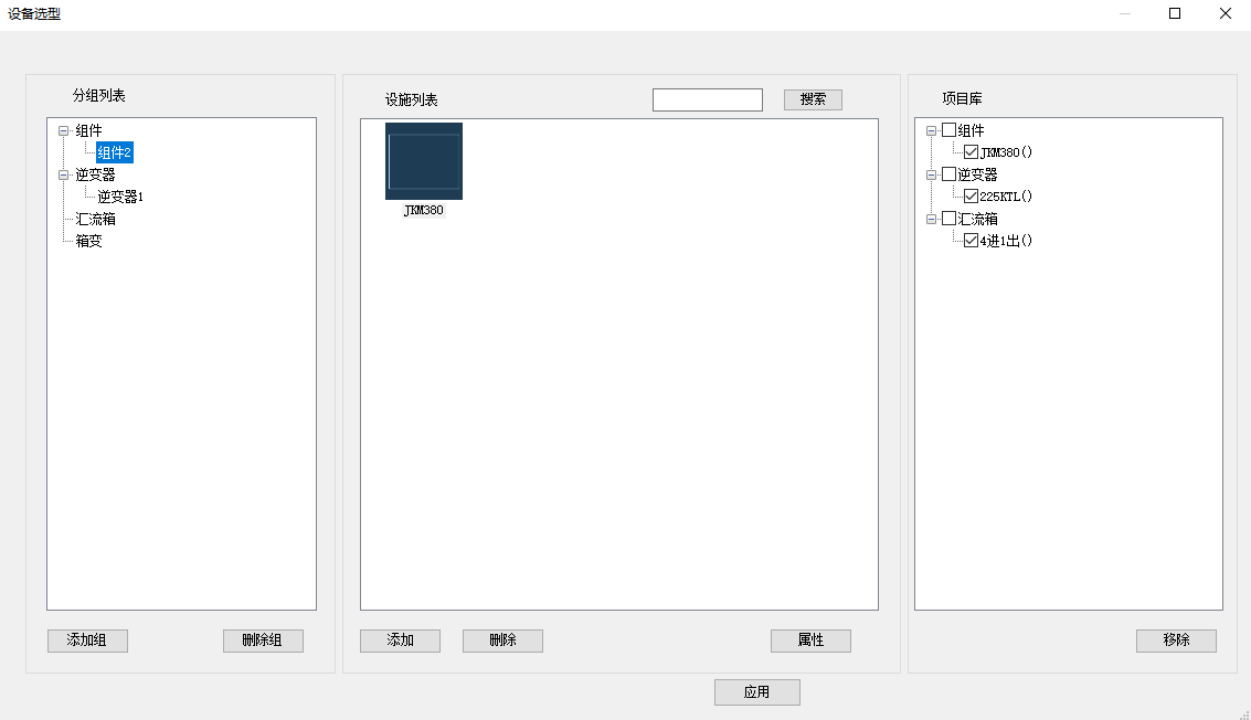

設備選型
軟件提供設備選型管理功能，從設備庫中選擇設備進入項目使用，支持手動輸入?yún)?shù)添加新設備。

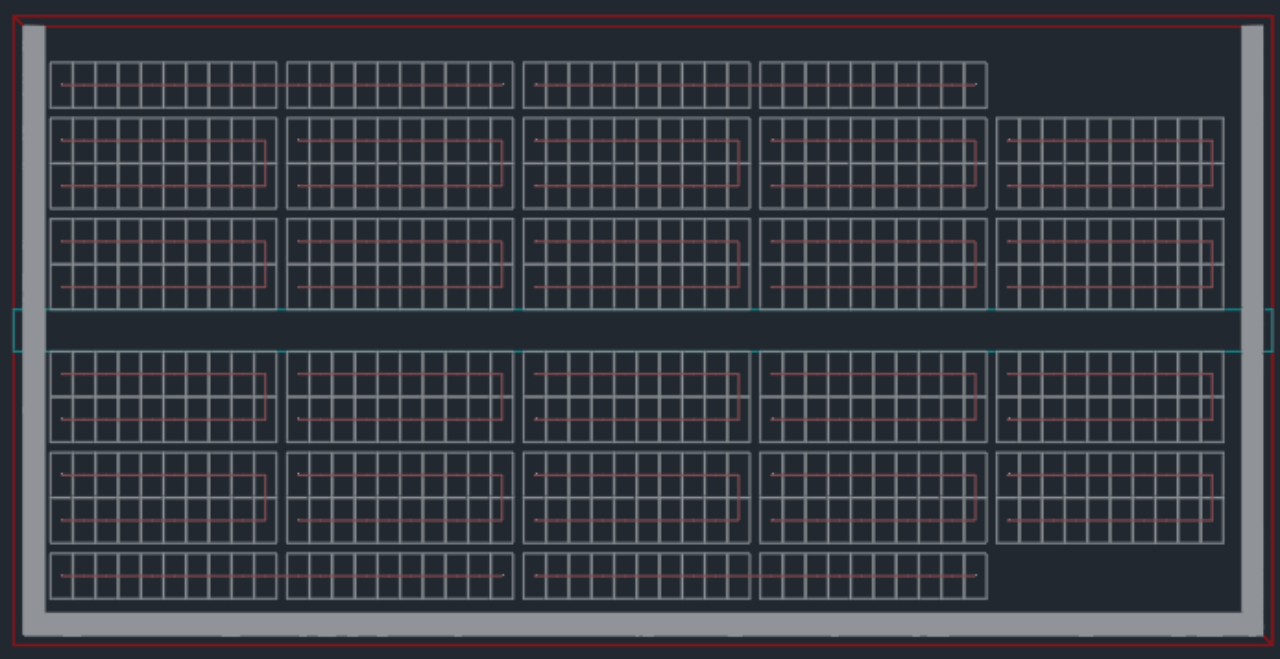

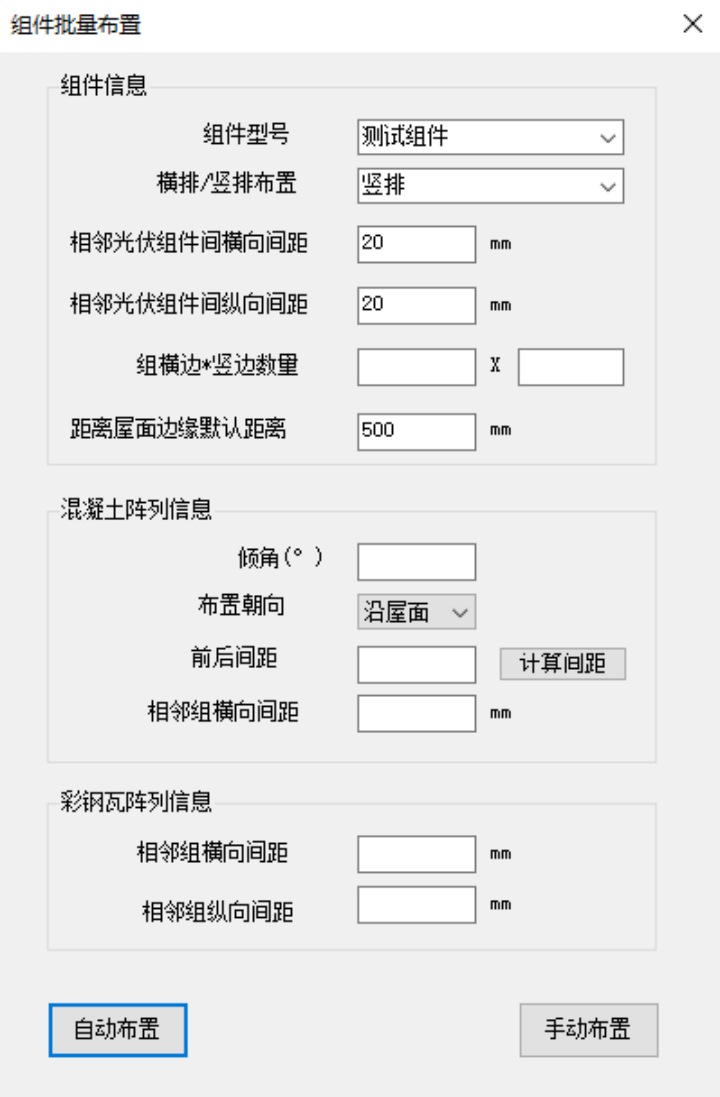

組件批量布置

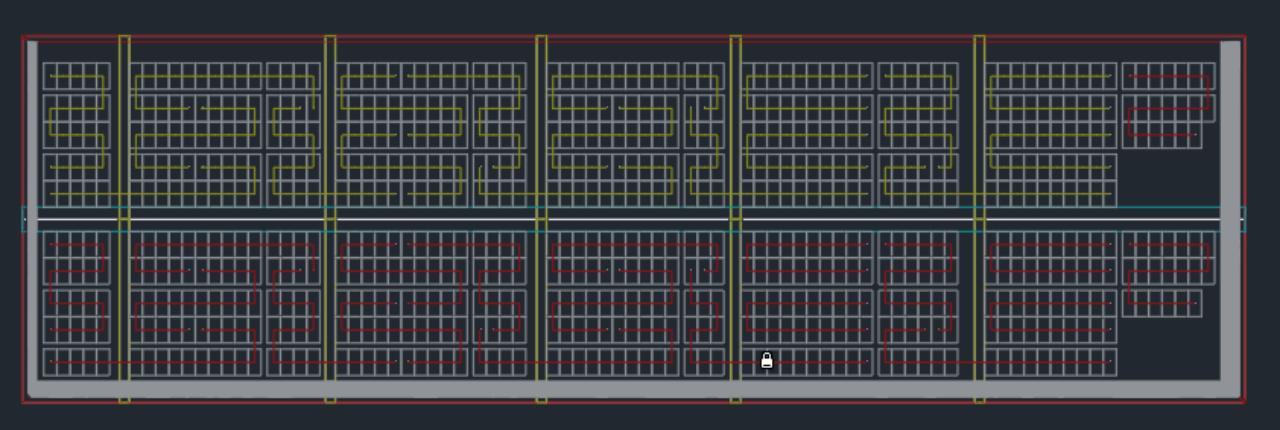

根據屋面類型設置對應的布置參數。程序根據設置的組串信息，自動排列組件，并對陰影遮擋區域和不可用區域進行處理判斷是否布置，保證每一塊組件的工作效率。支持混凝土及彩鋼瓦等不同類型屋面布置。

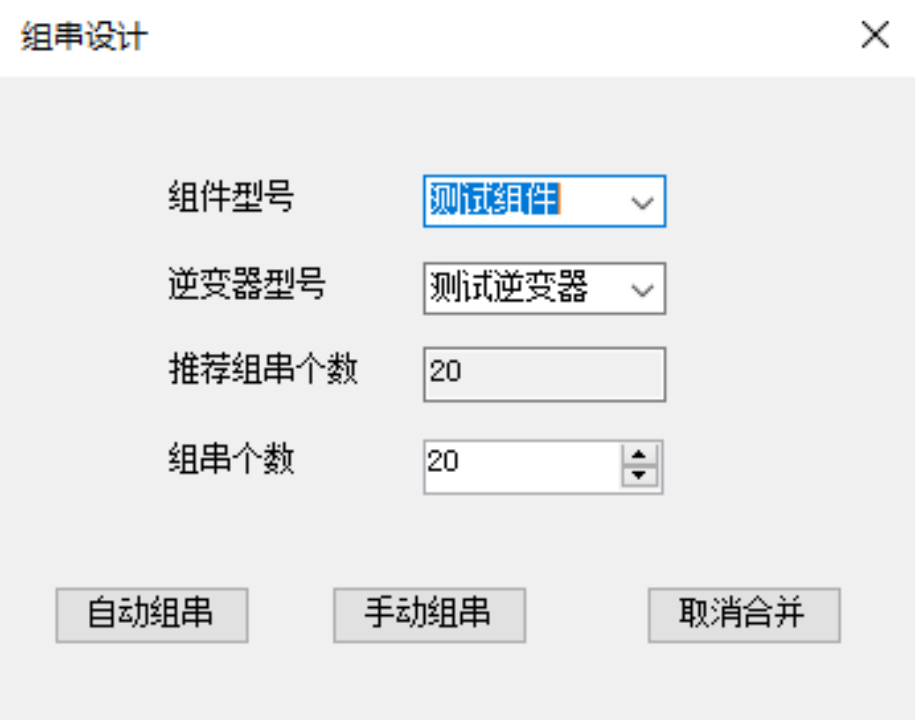

組串自動串線

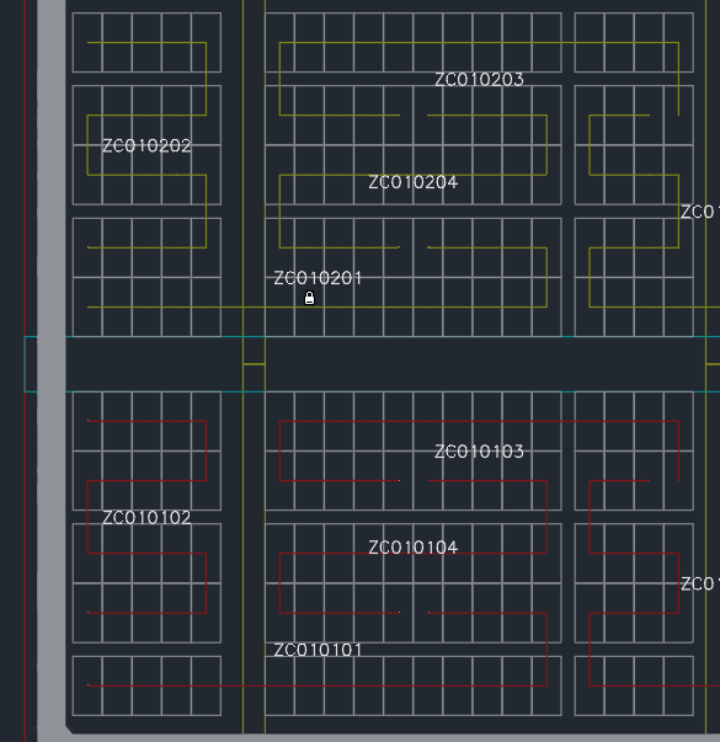

根據組件及逆變器的參數，自動推薦組串個數供設計人員參考，自動完成組串的串線工作，也可手動選擇相應范圍進行自定義數量的串線調整，大大減輕設計人員串線工作量。

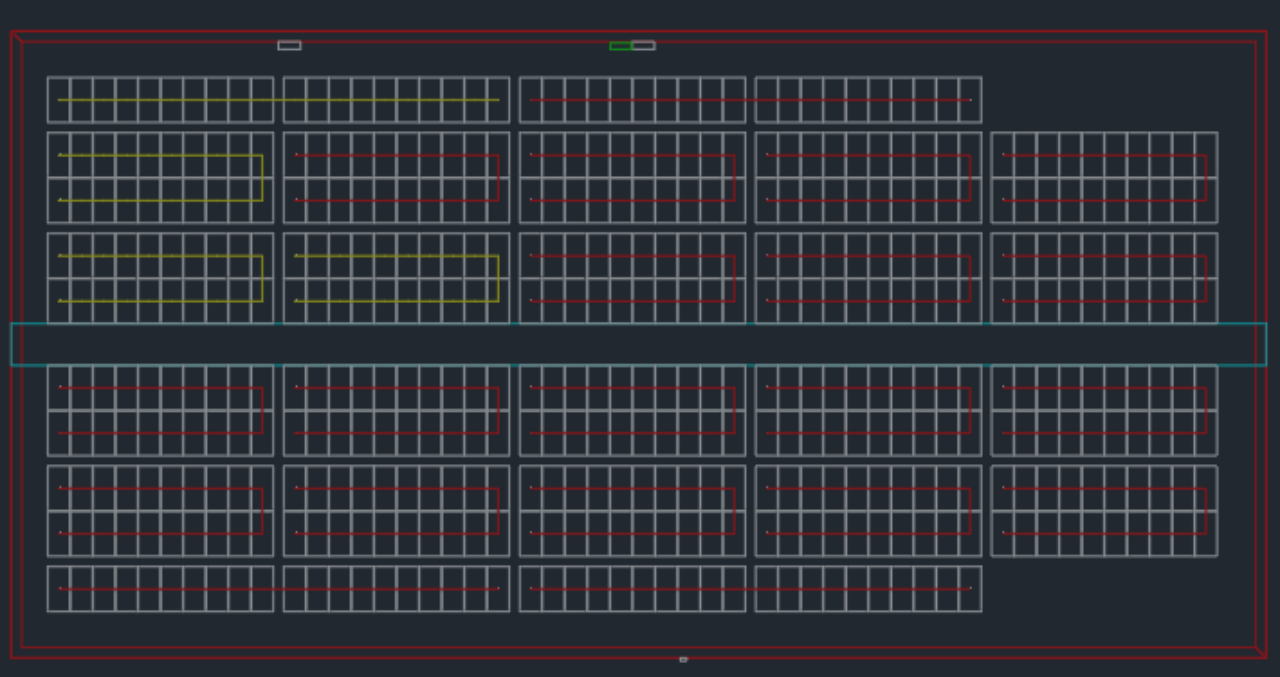

組件串線、匯流單元劃分
軟件按照組件串聯數進行組串劃分，并按照分串結果進行匯流單元劃分，劃分結果以不同顏色區分，結果可視化。
設備布置
單元劃分完成后，可手動選擇單元高亮并逐個選點布置，也支持根據布置規則將逆變器或匯流箱全部自動布置。
自動編碼

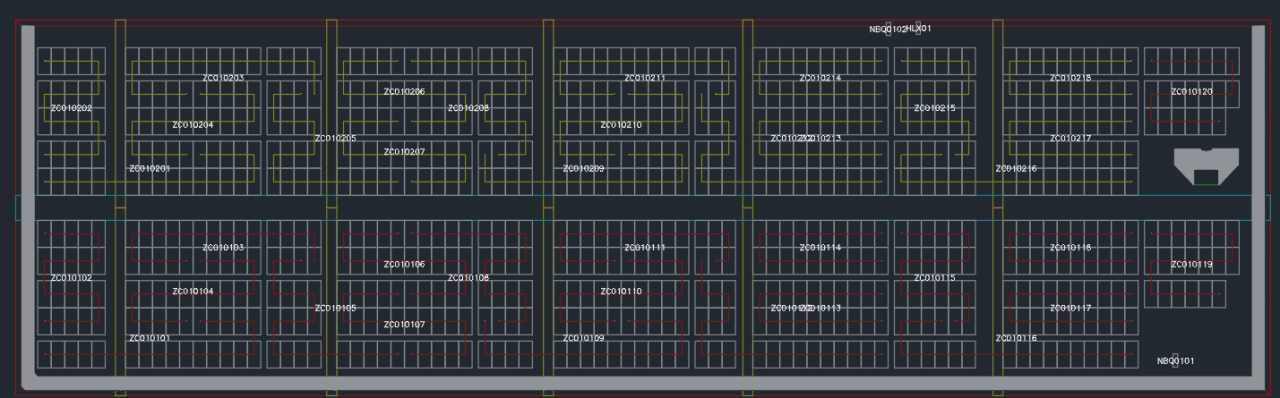

每個匯流單元綁定相關的逆變器之后，系統自動對所有設備進行編碼，替代人工編碼的重復性工作，提高效率。
電纜選型及統計

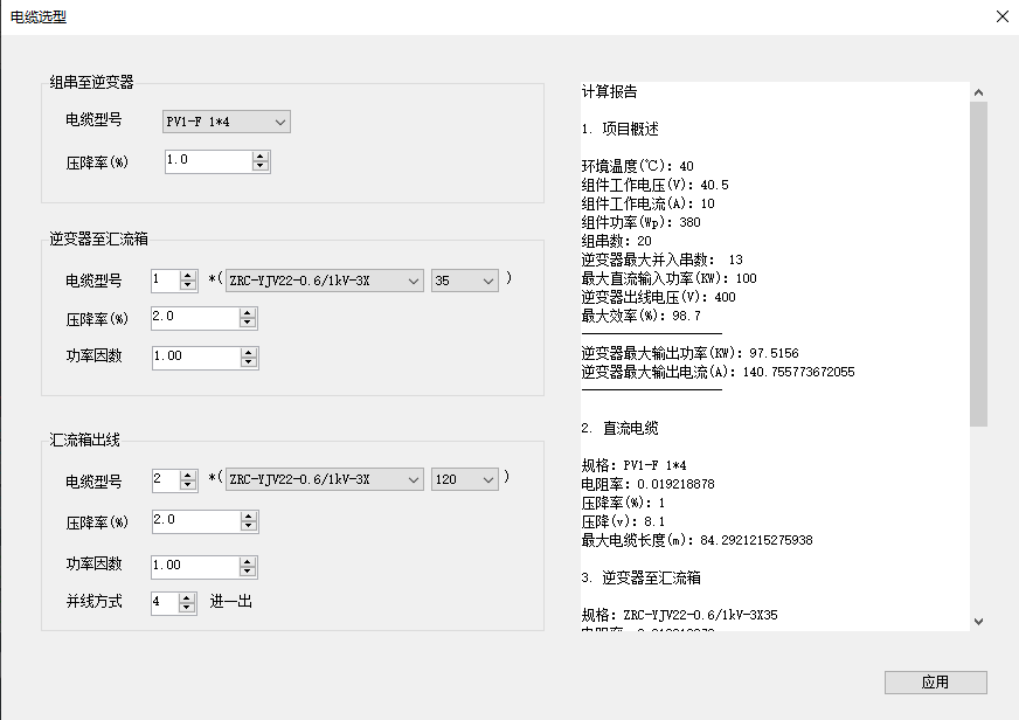

軟件提供匯流設備（逆變器、匯流箱）依據軟件內置的算法自動計算電纜型號，并統計長度。通過軟件自動統計電纜起點、終點、長度等相關信息，并可導出excel表格，省去了設計人員重復統計的過程。

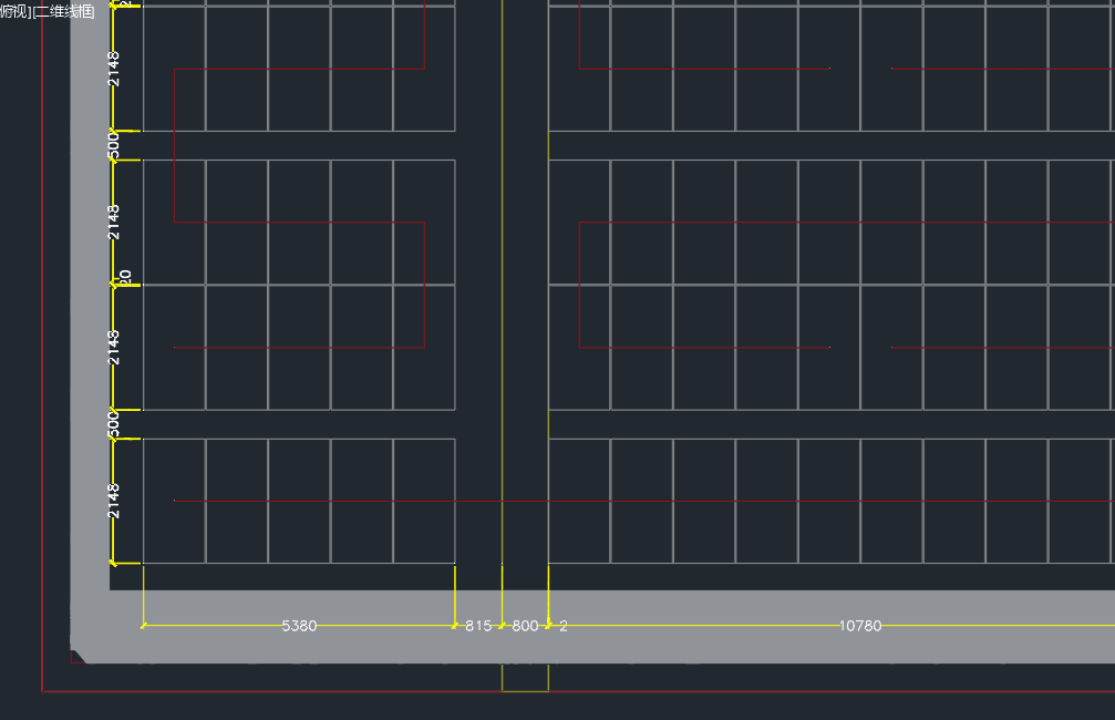

自動標注
點擊組串標注按鈕，即可一鍵完成布置成果的尺寸標注工作，橫向及縱向的標注成果快速生成，免去設計人員的大量標注工作。
自動出圖

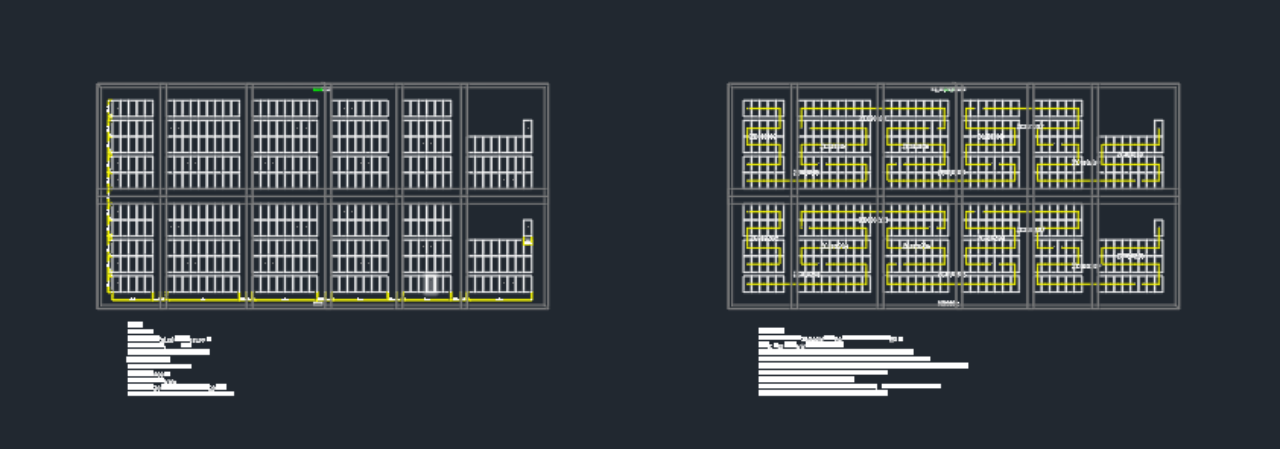

點擊出圖按鈕，選擇保存路徑即可一鍵完成組件布置圖及組件串線圖的出圖工作，圖紙中對應內容的顯示及文字說明均自動完成，套上圖框即可形成圖紙。
